碳化钨料钵生产基准不重合时,工序尺寸及其偏差的计算

2022-05-06    来源:    作者:碳化钨料钵  阅读:次  【打印此页】

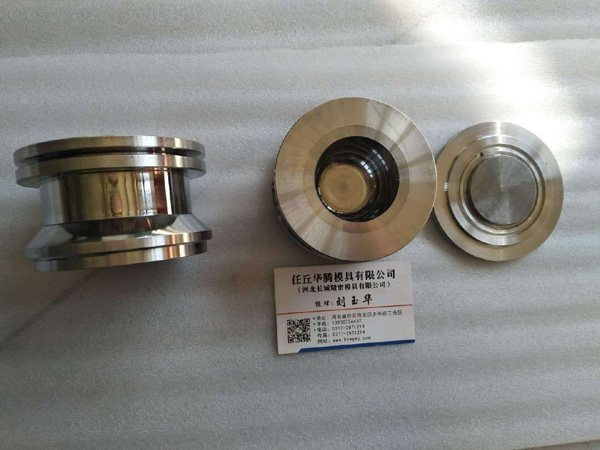

碳化钨料钵生产基准不重合时,工序尺寸及其偏差的计算:
(1)工艺尺寸链的基本概念
①工艺尺寸链的定义和特征 如图2-18 (a) 所示,假设零件图上标注设计尺寸A:和Ar.当用调整法最后加工表面C时(A、B面已加工完成),为了使工件定位可靠和夹具结构简单,常选A面为定位基准,按尺寸A:对刀加工B面,间接保证尺寸As.则,A:、A:和Ar.这些相互联系的尺寸就形成一个尺寸封闭图形、即为工艺尺寸链,见图2-18 (c).
又如图2-18 (b)所示零件,设计尺寸为A1、A2.在加工过程中,因A上不便直接测量,只有按照容易测量的A;进行加工,以间接保证尺寸A的要求,则A、A2. A2也同样形成一个工艺尺寸链。
由以上分析可知,工艺尺寸链的主要特征是:封团性和关联性。
封闭性是指尺寸链中各个尺寸首尾相接形成一个封闭的系统。不封闭就不成为尺寸链。
关联性是指任何一个直接保证的尺寸及其精度的变化,必将影响间接保证的尺寸和其精度。如上尺寸链中,A1A2的变化,都将引起As的变化。
②工艺尺寸链的组成我们把组成工艺尺寸链的每一个尺寸称为环。如图2-18 (c)中的A1、A2、As都是尺寸链的环。环又可分为封闭环和组成环。
封闭环是指在加工过程中,间接获得最后保证的尺寸。如图2-18中的As是间接获得的,为封闭环。封闭环用下标“习”表示。每个尺寸链只能有一个封闭环。
组成环是指除封闭环以外的其他环,称为组成环。组成环的尺寸是直接保证的,它又影响到封闭环的尺寸。按其对封闭环的影响又可分为增环和减环。
增环是指当其余组成环不变,而该环增大(或减小)使封闭环随之增大(或减小)的环,称为增环。如图2-18 (c)中的A]即为增环,为简明起见,给该环冠-个向右的箭头可标记成A1。
减环是指当其余组成环不变,该环增大(或减小)反而使封闭环减小(或增大)的环,称为减环。如图2-18 (c)中的尺寸A2即为减环。为简明起见,给该环冠一个向左的箭头可标记成A。
